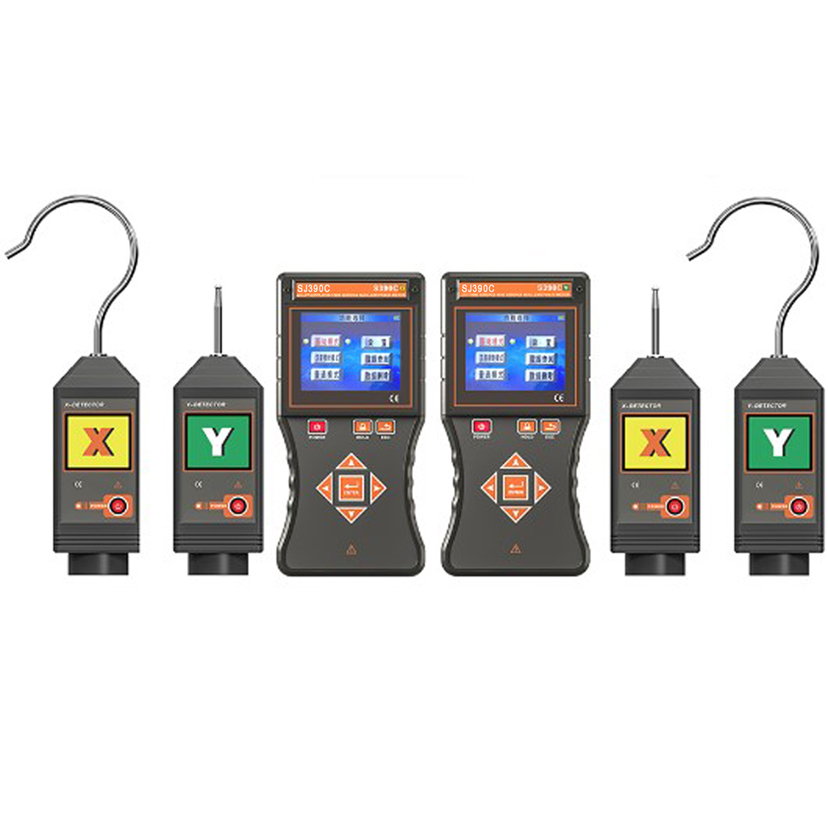

SJ390C网络基站定相核相仪,地下室无信号场所定相
产品简介
网络基站定相核相、卫星授时远程核相，地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相，相位、频率、相序、验电测试。
订购热线：021-54358329
产品介绍
一、产品功能
网络基站定相核相、卫星授时远程核相
地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相
相位、频率、相序、验电测试
二、产品特点
语音播报A 相、B 相、C 相1V-550kV 全电压智能核相
卫星授时核相距离达 500km 以上
3.5 寸真彩LCD，中文界面
卫星授时核相距离达 500km 以上普通核相距离 160m
相位 0°～360°，频率 45～75Hz
三、产品规格
四、产品配置（附件）
网络基站定相核相、卫星授时远程核相
地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相
相位、频率、相序、验电测试
二、产品特点
语音播报A 相、B 相、C 相1V-550kV 全电压智能核相
卫星授时核相距离达 500km 以上
3.5 寸真彩LCD，中文界面
卫星授时核相距离达 500km 以上普通核相距离 160m
相位 0°～360°，频率 45～75Hz
三、产品规格
|
系统功能 |
网络基站定相核相，地下室没有任何通讯信号的场所定相核相，识别标准的 A 相、B 相、C 相；卫星授时远程核相，普通核相；电流、频率、相位、 相序、验电等测试（根据需要选购电流测试功能配置） |
||
|
电 源 |
基站：AC 380V （三相四线） | ||
| 接收器：7.4V 可充锂电池，连续工作约 4 小时 | |||
| 探测端：3.7V 可充锂电池，连续工作约 8 小时 | |||
| 核相模式 | 基站定相核相模式、卫星授时模式、普通核相模式 | ||
| RF 频 率 | 315MHz、433MHz 无线传输 | ||
|
通讯方式 |
基站与服务器采用 TCP 通讯协议，手持接收器与服务器采用 UDP 通讯协议，接收器与采集器采用 315MHz/433MHz 无线通讯，确保网络通讯安 全稳定。 |
||
| 核相距离 | 卫星授时模式核相距离达 500km 以上 | ||
| 普通核相模式距离约 160m；探测器与接收器通讯距离约 80m | |||
| 显示模式 | 3.5 寸真彩液晶屏显示 | ||
| 量程 | 核相电压等级：AC 1V～550kV | ||
| 相位 0°～360°；电流 0-20000A(选购)；频率 45Hz～75Hz | |||
| 分 辨 力 | 1°；10mA；0.1Hz | ||
|
精 度 (23℃±5℃， 80%RH 以下) |
基站定相核相、卫星授时核相：≤±5° | ||
| 普通核相：≤±10° | |||
| 频率：≤±2Hz | |||
| 相别定性 |
XY 两接收器显示的实时相角差在 330°～360°或 0°～30°为同相或 A 相； 在 90°～150°异相或 B 相，在 210°～270°为异相或 C 相 |
||
| 语音功能 | A 相、B 相、 C 相、X 信号正常、Y 信号正常等语音功能 | ||
| 持续核相时间 |
在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相 30 分钟 以上，满足地下室、矿井下核相 |
||
| 绝缘杆尺寸 | 拉伸后长约 5m；收缩后长约 1m | ||
|
核相方式 |
接触核相：35kV 及以下裸导线，或 110kV 以下有安全绝缘外皮的导线 直接接触核相。(带绝缘杆操作) |
||
|
非触核相：35kV 以上裸导线，或 110kV 以上线路采用非接触核相。(带 绝缘杆操作) |
|||
| 基站天线 | GPS 球形天线，线长 5 米；GSM 天线，线长 5 米 | ||
| 验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 | ||
| 换档 | 自动换档 | ||
| 采样速率 | 2 次/秒 | ||
| 首次搜星时间 | 第一次开机搜星时间约 3-5 分钟，开机后第二次搜星时间约 30 秒，后续热启动约 1 秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索. | ||
| 卫星授时精度 | 小于 30nS | ||
| 仪表尺寸 | 基站：长宽厚 300mm×200mm×85mm | ||
| 核相探测器：长宽厚 145mm×60mm×48mm（单功能) | |||
| 接收器：长宽厚 250mm×100mm×40mm | |||
| 背光控制 | 按上下箭头键调整背光亮度 | ||
| 感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 | ||
| 数据保持 | 测试模式下按 HOLD 键保持数据，再按 HOLD 键取消保持 | ||
| 退出功能 | 按 ESC 键退出当前功能界面，返回上级目录 | ||
| 数据查阅 | 按 ENTER 进入数据查阅模式后，按 箭头 键翻阅所存数据 | ||
| 搜星指示 | 搜索卫星时动态显示“------- ”符号 | ||
| 自动关机 | 开机约 30 分钟后，仪表自动关机，以降低电池消耗 | ||
| 额定电流 | 探测器：35mA max；接收器：300mA max；基站：150mA max | ||
| 电池电压 | 当电池电压低时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电 | ||
| 仪表质量 | 基站 1.6kg(含配件)；探测器 205g(含电池)；接收器 395g(含电池) | ||
| 绝缘杆 1.45kg；总质量：12.6kg(含仪表箱) | |||
| 工作温湿度 | -10℃～40℃；80%Rh 以下 | ||
| 存放温湿度 | -10℃～60℃；70%Rh 以下 | ||
| 干 扰 | 无特强电磁场；无 433MHz、315MHz 同频干扰 | ||
| 绝缘强度 | 绝缘杆：AC 110kV/rms(5 节绝缘杆全部拉伸后，两端之间) | ||
| 探测器：2000V/rms(外壳前后两端之前) | |||
| 接收器：2000V/rms(外壳前后两端之前) | |||
| 结 构 | 防滴漏Ⅱ型、IP63 | ||
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91 标准和国家新颁布电力行业标准《带电作业用 1kV～35kV 便携式核相器通用技术条件DL/T971-2005》要求 | ||
| 符合 IEC61481－A2:2004；IEC 61243－1 ed.2:2003 标准各 1 个)； | |||

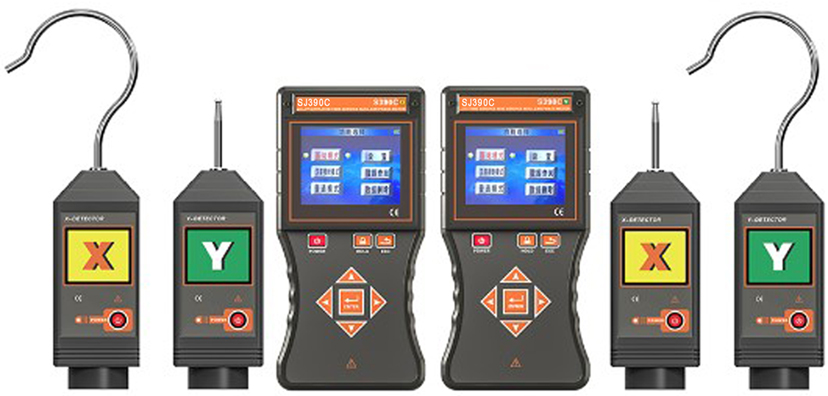

| 产品配置 | 基站 1 台(可选购 1-3 台)；核相探测器 2 个(X、Y 各 1 个)；接收器(主机)2 个(X、Y GSM 天线 5 根(其中 1 根外置天线，引线长 5 米)； GPS 球形天线 1 套(根据基站数量选购)；伸缩绝缘杆 2 根；铝箱 1 个；探钩、探针 4 根(各 2 根)； USB充电器、充电线 1 套；锂电池 4 个(仪表内)；自校线 1 根；辅助测试线 2 根；用户手册、保修卡、合格证 1 套;基站箱 1 个；附件箱 1 个 |
四、产品配置（附件）
| 基站 | 1 台(可选购 1-3 台) |
| 核相探测器 | 2 个(X、Y 各 1 个) |
| 接收器(主机) | 2 个(X、Y GSM） |
| 天线 | 5根(其中 1 根外置天线，引线长 5 米) |
| GPS 球形天线 | 1 套(根据基站数量选购) |
| 伸缩绝缘杆 | 2 根 |
| 铝箱 | 1 个 |
| 探钩、探针 | 4 根(各 2 根) |
| USB充电器、充电线 | 1 套 |
| 锂电池 | 4 个(仪表内) |
| 自校线 | 1 根 |
| 辅助测试线 | 2 根 |
| 用户手册、保修卡、合格证 | 1 套 |
| 基站箱 | 1 个 |
| 附件箱 | 1 个 |
| 基站 1 台(可选购 1-3 台)；核相探测器 2 个(X、Y 各 1 个)；接收器(主机)2 个(X、Y GSM 天线 5 根(其中 1 根外置天线，引线长 5 米)； GPS 球形天线 1 套(根据基站数量选购)；伸缩绝缘杆 2 根；铝箱 1 个；探钩、探针 4 根(各 2 根)； USB充电器、充电线 1 套；锂电池 4 个(仪表内)；自校线 1 根；辅助测试线 2 根；用户手册、保修卡、合格证 1 套;基站箱 1 个；附件箱 1 个 |
