| 产品型号 | 核相电压 | 普通核相距离 | 卫星核相距离 | |
| EC1500 | 无线高压核相仪 | AC 10V-500kV | 200m | — |
| EC1500A | 远程无线高压核相仪 | AC 10V-500kV | 200m | 5000m |
| EC1500B | 卫星授时远程高压核相仪 | AC 10V-500kV | 200m | 500km |
| EC1600 | 无线高压核相仪 | AC 220V～220kV | 60m | — |
一、主要功能
应用于500kV以下电力线路、高压开关柜（中置柜、环网柜等）或变电所核相、相位测试、相序判断及验电等。
核相电压：10V～500kV
核相距离：200m
相位量程：0°～360°
频率量程：45.0Hz～65.0Hz
EC1500无线高压核相仪是专为高压线路及高压开关柜（中置柜、环网柜等）核相而精心设计制造的，仪表突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～500kV电压自动核相，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。本核相仪无线传输距离远，核相距离达260米（在空旷场地）。本核相仪还具有测试相位、频率、相序、变压器组别判断等功能，还有验电及电压等级显示功能。当线路电压超过110kV，必须使用非接触核相，核相时将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全快速。用于环网柜核相时，探测器必须使用探针及环网柜测试线。

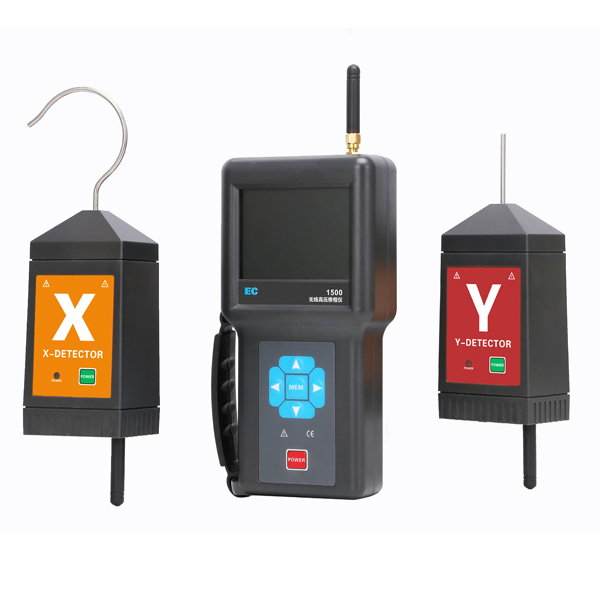

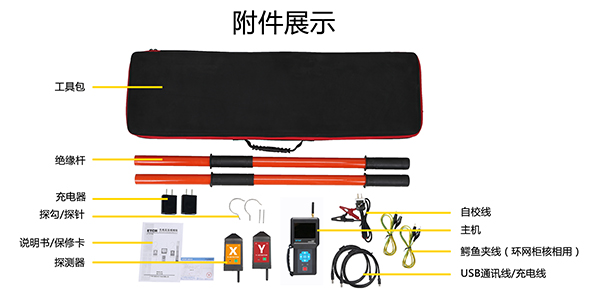

EC1500无线高压核相仪由主机、探测器、伸缩绝缘杆、监测软件、USB通讯线等组成，主机采用3.5寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测试更简单轻松。监测软件具有在线实时监控、历史数据查询、向量图指示、相位指示功能；具有历史数据读取、查阅、保存、打印等功能。
二、产品特点
1.采用无线传输技术、核相距离200米，核相准确操作便捷。
2.语音提示：“X信号正常、Y信号正常、同相、异相”。

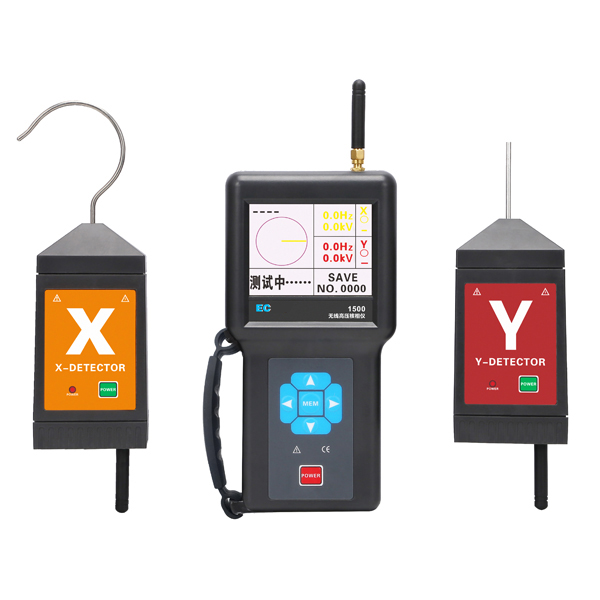

3.采用3.5寸LCD彩屏，可同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观。
4.仪表还具有验电功能，并可显示电压等级。
5.数据存储功能，能存储200组数据。USB接口数据上传功能，存储数据可以上传电脑，保存打印。
三、量程及精度
| 测量功能 | 量程 | 精度 | 分辨率 |
| 相位 | 0°～360° | ≤±8° | 1° |
| 频率 | 45.0Hz～65.0Hz | ≤±2Hz | 0.1Hz |
四、其他参数
|
功 能 |
高压线路及高压开关柜（中置柜、环网柜等）核相、频率、相位、相序测试及验电 |
|
电 源 |
主 机：3.7V,2600mAh充电锂电池 探测器: 3.7V,1000mAh充电锂电池 |
|
核相方式 |
接触式核相：≤110kV线路时 非接触式核相：≥10kV并且≤110kV显示时，可以在线缆绝缘皮上进行核相；当线路电压＞110kV时，必须采用非接触核相。 |
|
核相电压 |
AC 10V～500kV |
|
核相距离 |
200m |
|
相别定性 |
同相:－20°～20°；异相: 100°～140°和220°～260° |
|
量 程 |
测试相位：0°～360° |
|
测试频率：45.0Hz～65.0Hz |
|
|
精 度 |
相位：≤±8° |
|
频率：≤±2Hz |
|
|
分 辩 率 |
相位：1° 频率：0.1Hz |
|
发射频率 |
433MHz、315MHz |
|
LCD尺寸 |
3.5寸彩屏；显示域：71mm×53mm |
|
相位指示 |
向量图及数字同时显示 |
|
电源指示 |
探测器具有绿色电源指示灯 |
|
验电指示 |
“嘟--嘟--嘟”蜂鸣声 |
|
电压显示 |
显示电压等级 |
|
显示速率 |
2次/秒 |
|
数据存储 |
200组(掉电不会丢失数据) |
|
自动关机 |
开机约15分钟仪表将自动关机 |
|
电池电压 |
主机电池4格电量显示，当只有1格或0格时，请充电；探测器当指示灯快速闪烁时，表示电池电压低请充电。 |
|
额定电流 |
探测器：30mA max；主机：150mA max |
|
仪表质量 |
仪器：约950g(含电池)；包装及绝缘杆的总质量：约3.0kg |
|
仪器尺寸 |
主机195mm×100mm×45mm；探测器130mm×65mm×45mm |
|
绝缘杆长度 |
约4500mm |
|
绝缘试验 |
绝缘杆拉伸后两端：AC 220kV/rms 主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
|
外界干扰 |
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
工作温湿度 |
-10℃～40℃；80%RH以下 |
|
存放温湿度 |
-10℃～60℃；70%RH以下 |
|
防护等级 |
IP63 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T 971-2017》要求 |
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003标准 |
