核相、电流、频率、相位、验电测试，核相电压等级10V-550kV，核相距离160米，频率45Hz-75Hz，3.5寸彩屏，向量图指示，语音核相

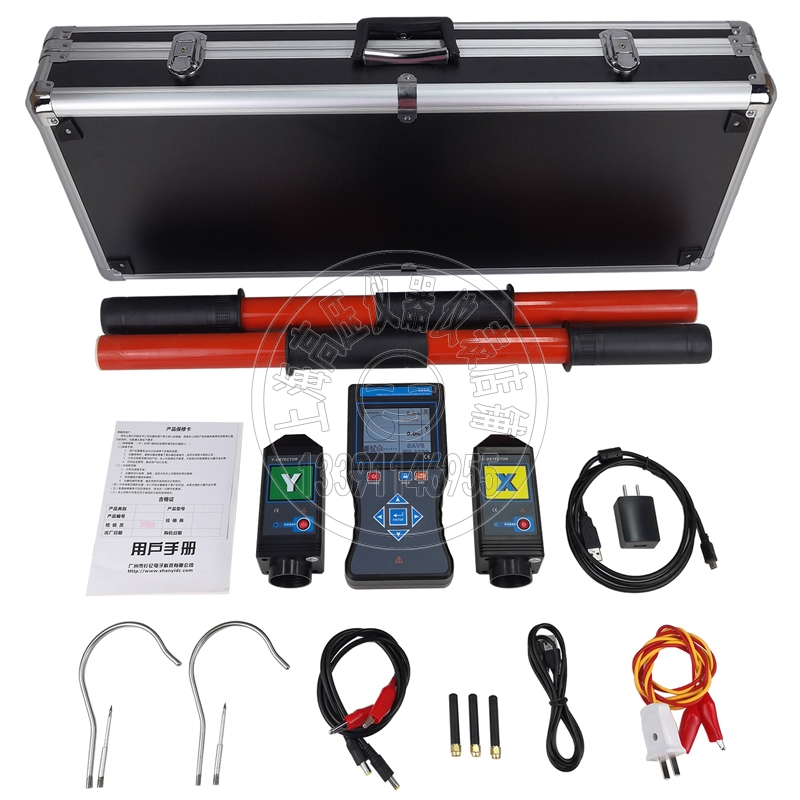

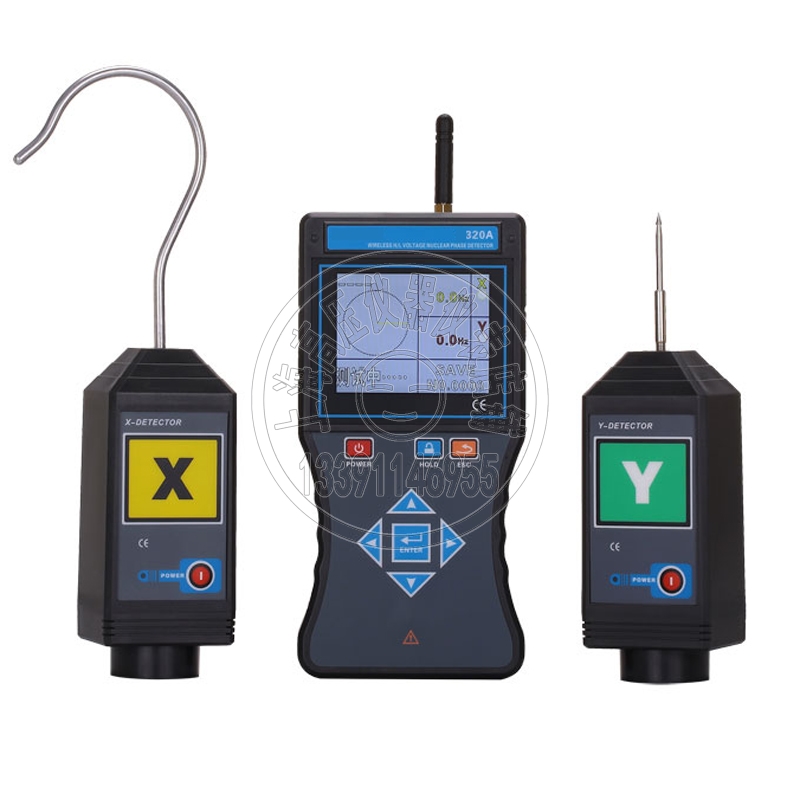

320A全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对10V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
SJ320A全智能无线高低压核相仪技术参数 返回顶部
| 功 能 | 高低压无线语音核相、频率、相位、相序、验电测试 |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
| 传输方式 | 315MHz、433MHz无线传输 |
| 核相距离 | 约160m |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 量 程 | 核相电压等级：AC 10V～550kV |
| 相位：0.0°～360.0° | |
| 频率：45Hz～75Hz | |
| 分 辨 率 | 0.1°；0.1Hz |
| 精 度 | 相位：≤±10°(23℃±5℃，80%RH以下) |
| 频率：≤±2Hz(23℃±5℃，80%RH以下} | |
| 相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° |
| 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 |
| 绝缘杆尺寸 | 拉伸后长约3米；收缩后长约0.6米(可选配五米操作杆) |
| 数据存储 | 9999组 |
| 核相方式 | 接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
| 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | |
| 验电指示 | 探测器“嘟--嘟--嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 采样速率 | 2次/秒 |
| 仪表尺寸 | 探测器：长宽厚145mm×60mm×48mm |
| 接收器：长宽厚250mm×100mm×40mm | |
| 背光控制 | 按上下箭头键调整背光亮度 |
| 感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
| 数据保持 | 测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
| 退出功能 | 按ESC键退出当前功能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 无信号指示 | 当接收器没有收到发射信号时动态显示“----”符号 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压低于3.2V时： |
| 探测器：电源指示灯慢闪，提醒充电； | |
| 接收端：电池电压低符号显示，提醒充电 | |
| 额定电流 | 探测器：35mA max；接收器：300mA max |
| 仪表质量 | 探测器：205g(含电池) |
| 接收器：395g(含电池) | |
| 绝缘杆：1kg | |
| 总质量：5.4kg(含仪表箱） | |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃～60℃；70%Rh以下 |
| 干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 |
| 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
| 探测器：2000V/rms(外壳两端之间） | |
| 接收器：2000V/rms(外壳两端之间) | |
| 结 构 | 防滴漏Ⅱ型、IP63 |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
| 符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |

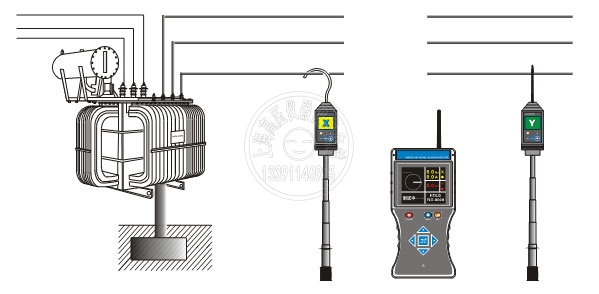

现场应用 返回顶部
SJ320A彩页 返回顶部
.png)
| 序号 | 产品型号名称及简介 | 页码 |
| 1 | WHX-II无线高压核相仪 1800 | 2 |
 |
||
| 6000V～220KV（标配35KV）,无线传送距离100m,工作频率,电源9V电池 | ||
| 2 | 无线语音高压核相仪 2100 | 2 |
 |
||
| X和Y采集器工作电流≤4mA,主机和 X、Y采集器的视距传输距离为约100m,主机0-500KV通用，有真人语音提示 | ||
| 3 | SJ1600无线高压语音核相仪 2850 | 3 |
 |
||
|
高压线路核相、频率、相位、相序、验电。核相电压：200V～ 220kV，测试相位：0.0°～360.0°，测试频率：45.0Hz～65.0Hz。语音提示，无线传输，彩屏显示，向量图指示，相位指示，数据上传功能。 |
||
| 4 | SJ320无线高压核相仪 3230 | 4 |
 |
||
|
电压： 1V～550kV，无线距离： 0～160m，3.5 寸真彩LCD, 可测电缆或母排Ф168mmX245mm, 一体化钩式采集器，方便挂在线路上 |
||
| 5 | SJ320A无线高压语音核相仪 3230 | 5 |
 |
||
|
无线高压语音核相、相位、频率、相序、验电测试高压核相、200V以下核相、环网柜核相、开关柜核相1V-550kV全智能核相；无线核相距离160m相位0～360°；频率45～75Hz，语音播报，3.5寸真彩LCD相位、向量图显示，清晰直观，探针探钩可以互换 |
||
| 6 | SJ320B无线高压核相电流仪 6460 | 6 |
 |
||
|
同时无线高压核相、高压电流测试（多功能）核相、电流、相位、频率、相序、验电测试,10V-550kV核相；无线核相距离160m，语音播报，3.5寸真彩LCD,可测电缆或母排Ф168mmX245mm,内置双层柔性线圈，可测电流20000A电流分辨率10mA, |
||
| 7 | SJ390无线高压卫星授时远程核相仪 15000 | 7 |
 |
||
|
卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报；3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°～360°，频率45～75Hz,2 个子机+2 个主机+2 条绝缘杆+1 个铝箱 |
||
| 8 | SJ390A无线高压卫星授时远程核相仪 22100 | 8910 |
 |
||
|
卫星授时远程核相、相位、频率、相序、验电测试,1V-550kV核相,语音播报；3.5寸真彩LCD,卫星授时核相距离达500km以上普通核相距离160m,相位0°～360°,频率45～75Hz,4 个子机+2 个主机+4 条绝缘杆+2 个铝箱 |
||
| 9 | SJ390B无线高压卫星授时远程核相电流仪 47600 |
11-16 |
 |
||
| 同时核相、电流、相位、频率、相序、验电测试,卫星授时远程核相、近距离本地核相,1V-550kV核相,内置双层柔性线圈：10mA-20000A电流测试语音播报；3.5寸真彩LCD显示,卫星授时核相距离达500km以上；普通核相距离160m相位0°～360°，频率45～75Hz， 钳口： Φ168mmx245mm | ||
| 10 | SJ390C网络基站定相核相仪 132600 | 17 |
 |
||
| 网络基站定相核相、卫星授时远程核相,地下室没有任何通讯信号的场所定相核相环网柜、开关柜、中置柜定相核相，相位、频率、相序、验电测试，语音播报A相、B相、C相，1V-550kV全电压智能核相，卫星授时核相距离达500km以上3.5寸真彩LCD，中文界面，卫星授时核相距离达500km以上，普通核相距离160m，相位0°～360°，频率45～75Hz | ||
| 11 | SJ390M网络基站定相核相电电流仪 28600 | 18 |
 |
||
| 定相核相、电流、相位、频率、相序、验电测试地下室没有任何通讯信号的场所定相核，网络基站定相核相、卫星授时远程核相、本地核相环网柜、开关柜、中置柜定相核相，高低压大电流、漏电流、负荷电流测试、兼容各种核相仪、高压钳形电流、验电器等设备，语音播报A 相、B 相、C 相，1V-550kV 全电压智能定相核相卫星授时核相距离达 500km 以上，3.5 寸真彩LCD，中文操作界面本地核相距离约 160m，电流量程：AC 0.00A～20000A 相位 0°～360°，频率 45～75Hz，电流探测器可测线径：168mmX245mm |
